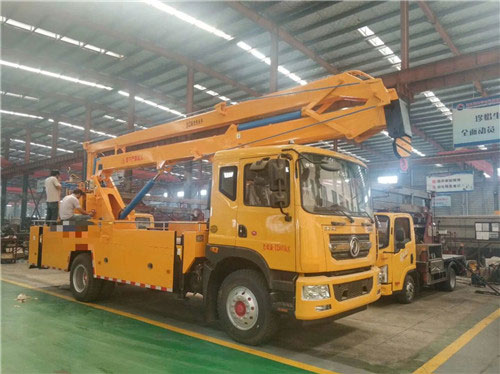

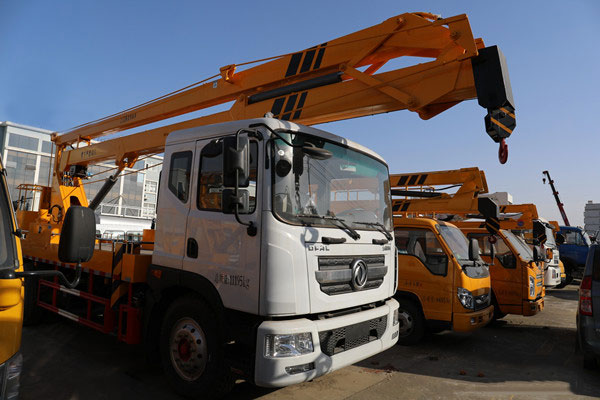

20米22米高空作業車-國六東風多利卡D9，底盤采用東風多利卡D9排半駕駛室，

當選用3950mm軸距時，匹配國六康機210馬力發動機，型號B6.2NS6B210 ，整車尺寸：9200×2500×3700mm,作業高度20米；

當選用4500mm軸距時，匹配國六玉柴200馬力發動機，型號YCS04200-68，整車尺寸：10100×2500×3800mm,作業高度22米，

國六高空作業車配置說明：

1、黃牌公告：作業高度14-22米，上下操作，工作斗和轉臺雙工作位，可選裝電控（電控帶遠程熄火功能）或液壓手動操作（無熄火功能）。工作臂360度回轉，四液壓支腿，帶吊鉤，安全吊重≤900kg，工作斗限載200公斤，工作斗尺寸1200*600*1100，帶照明燈。鋼制工具箱及圍板、花紋防滑走臺板。

※ 黃牌公告14米以下前液壓支腿不可水平伸展。18米以上為汽車吊支腿，二臂為雙液壓舉升。

2、藍牌公告：最大作業高度12米，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，電液控制，帶遠程熄火功能，工作臂可360度回轉，四液壓支腿，帶吊鉤，安全吊重≤900kg，工作斗限載200公斤，工作斗尺寸：1200*600*1100，帶照明燈。鋼制工具箱及花紋防滑走臺板，帶不銹鋼圍欄。

※液壓支腿前支腿不可水平伸展。

3、安全配置：四液壓支腿標配雙向液壓鎖，工作臂油缸帶雙向平衡閥。工作斗帶機械自調平功能，外置式平衡拉桿。

國六高空作業車選裝配置：手動控制加遠程熄火1000元\應急動力單元3千\吊臂帶伸縮2千\14米以下液壓支腿前支腿帶水平伸縮加2千\作業斗內襯玻璃鋼絕緣加2千\遠程遙控2萬。

國六東風多利卡D9高空作業車主要技術參數：

產品名稱：CLW5110JGKD6型高空作業車

產品號：ZP0UP64101B

總質量(Kg)：10995

外形尺寸：10100,9200×2500×3800,3700

整備質量(Kg)：10800

駕駛室準乘人數(人)：3

接近角/離去角(°)：19/11

前懸/后懸：1260/2630,1260/2280

軸數：2

軸距：3600,3950,4500,4700,5000,5300,5600,3600

軸荷(Kg)：3900/7095

最高車速(Km/h)：89

其他：

1、該車前伸為820mm,后伸為890mm。

2、整車長(mm)/高/軸距/ 后懸/作業高度的對應關系為:10100/3800/4500/2630/22;9200/3700/3950/2280/20。

3、防護材料:Q235B碳鋼,連接方式:左右側面及后下部防護裝置均采用焊接連接,后部防護斷面尺寸:170×50,后部防護離地高度:480。

4、ABS系統生產廠家,型號:焦作博瑞克控制技術有限公司,J ABS。

5、專用裝置:吊臂,主要用于高空作業,進行維修、安裝、清洗、攝影、造船、化工、電力、剪枝、更換路燈及其他工程搶修作業。

國六東風多利卡D9高空作業車底盤技術參數：

底盤型號：EQ1185LJ9CDE

底盤名稱：載貨汽車底盤（二類）

商標名稱：東風牌

生產企業：東風汽車股份有限公司

外形尺寸：7020,7880,8080,8380,8857,9707,5950×2380,2425,2490×2845,3225

輪胎數：6

接近角/離去角(°)：19/13,19/17

輪胎規格：295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

鋼板彈簧片數：8/10+7,8/-

前輪距：1862,1933,1949

燃料種類：柴油

后輪距：1806,1865

排放標準：GB3847-2005,GB17691-2018國Ⅵ

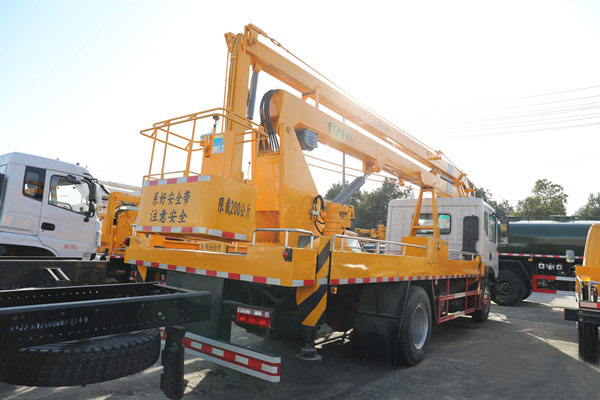

國六東風多利卡D9（22米）高空作業車上裝全液壓360度全回轉三節折疊臂，操作平臺，工作斗均可操作。安裝換向閥及液壓油缸，換向平穩，操作靈活方便；液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，轉臺、工作斗雙工位操作，臂架結構緊湊，機動性好，作業范圍大。大臂標配1噸吊鉤，可以作為吊機使用。 國六東風多利卡D9（22米）高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，液壓手動控制，可360度回轉，四液壓支腿，帶1噸吊鉤，工作斗最大承重200公斤，鋼制工具箱及圍板、花紋防滑走臺板。車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸等主要部件均采用國內知名品牌，換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。
