高空作業車具有全高度行走、伸縮臂延展升降、轉臺360度旋轉，動力源為柴油發動機帶動，保證平臺筐完成各種障礙的跨躍。液壓升降車一般均在室外使用，是路燈作業、監控視頻安裝、園林城市綠化及建筑業不可或缺的高空作業工具。

1、高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2、適用標準

   供貨方應使用最新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

3、使用環境條件

1)海拔高度：  ≤1000米

2)環境溫度：   -5℃ ～+40℃

3)相對濕度：    ≤95%（25℃）

4)抗震能力：    地面水平加速度  0.3g； 地面垂直加速度   0.15g；同時作用持續三個正弦波；安全系數     1.67

5)最大日溫差：15℃

6)日照強度(風速0.5m/s時)：0.1W/cm2

7)最大風速：      ≤10.7m/s1）

4、主要技術參數

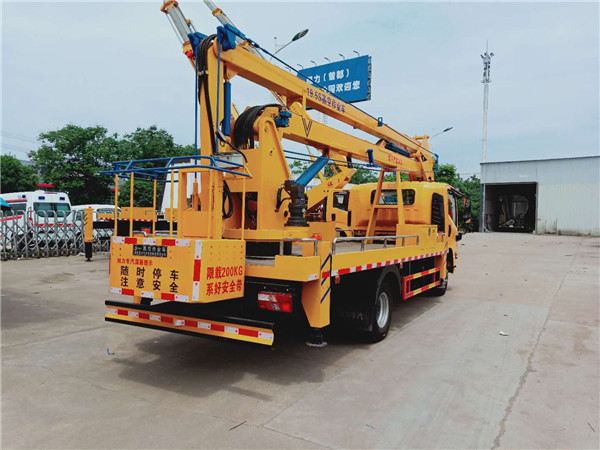

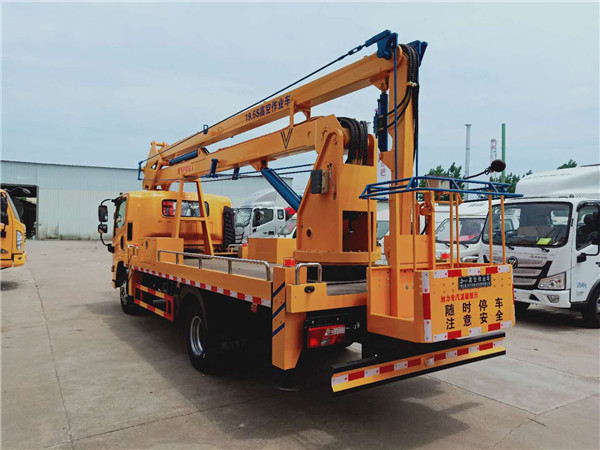

車輛型號：HNY5070JGKJ6

底盤型號：JX1083TK26

長×寬×高：8850×2260×3450

后懸：2475

總質量（Kg）：7250

軸距：3815

發動機排放：國Ⅵ

5、上裝基本配置

☆臂架：

臂架形式：三節折臂

材料：HQ60/5mm

臂架截面：四邊形

起伏角度：0°-70°(相對水平面)

☆作業工況：

最大作業高度：19.5m

最大作業高度時作業幅度：1.6m

最大作業幅度：7.5m

最大作業幅度時作業高度：10.4m

回轉：雙向360°連續回轉

☆吊臂：

最大起吊質量：1000Kg

伸縮起重臂：無伸縮

最大起吊高度：8.3m

最大起吊幅度：6.7m

起升機構：IQKN1B6Y；單繩拉力800 Kg

鋼絲繩：（40m）Φ8

吊鉤：1T

☆支腿：

支腿型式：前后H型

支腿材料：型材Q345B/5mm

支腿跨距：縱向：4650（4160），橫向：3900

液壓鎖：四個支腿都帶雙向液壓鎖

支腿頻閃燈：四只

6、車廂

材料：優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱：1200*400*400；模具沖壓門，帶不銹鋼門鎖

圍欄：Φ20不銹鋼管

踏步：駕駛室左側帶上下踏步

側、后防護：優質碳鋼冷彎型材；強度高

輪罩：模具成型，美觀，強度高

7、轉臺

立臂：低合金鋼板拼焊組成

回轉支承：單排四點接觸球式帶外齒，QWD710.20A

減速機：齒輪傳動式，IHKN3B6Y

馬達：BMT-310

8、吊籃

額定載荷：≤200Kg

尺寸：長X寬X高：1080X620X1150

調平形式：外置拉桿機械調平

保險帶：一副

調平裝置：機械調平，拉桿外置

9、液壓系統

液壓油箱：80L；帶液位表

齒輪泵：定量泵，流量25ml/r

工作壓力：帶壓力表；16MPa

液壓閥組：集成電磁閥組

油缸：11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

10、操作系統

操作方式：手動和電動結合

臂架動作：轉臺和吊籃電動雙位操作

發動機啟動、熄火：轉臺和吊籃雙位操作

發動機油門：手動拉線

油漆：知名品牌油漆；顏色光滑，線條美觀；

標識及標牌：清晰、醒目、永久不褪色
