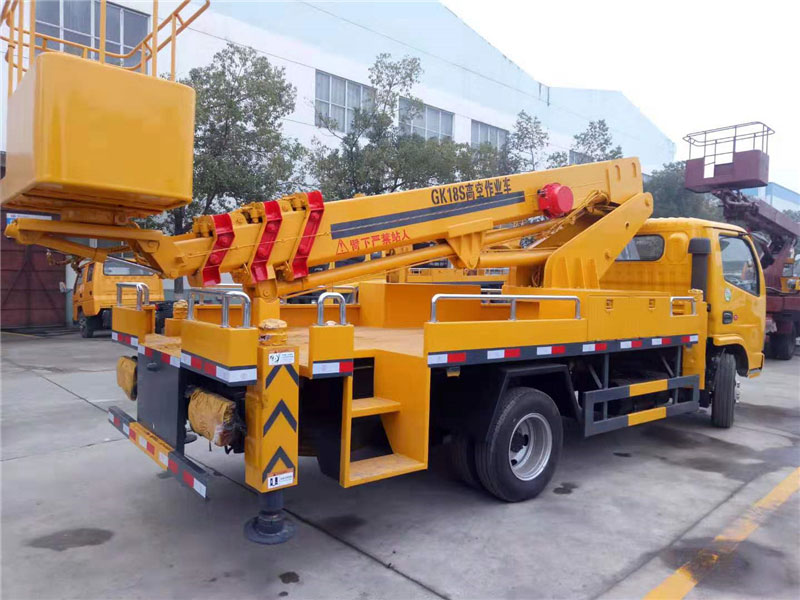

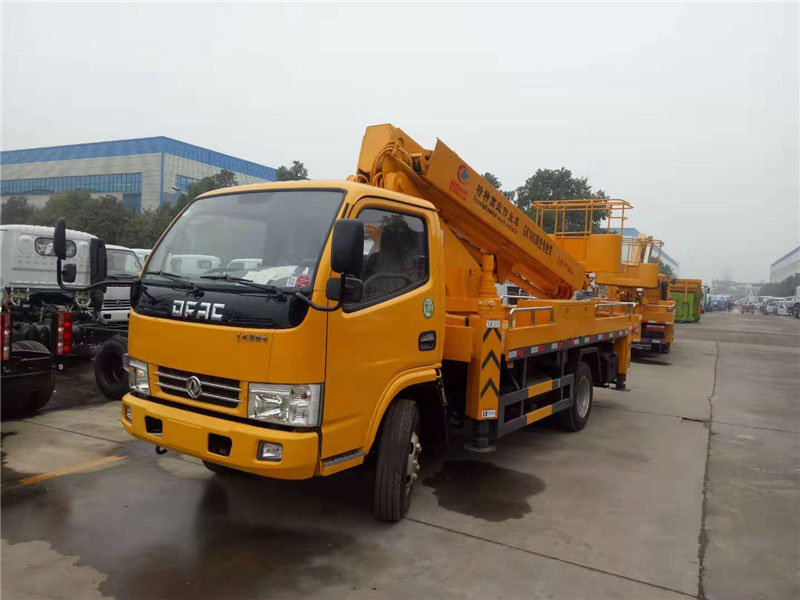

東風單排16米伸縮臂高空作業基本配置參數：

整車品牌：程力威牌-高空作業車

產品型號：CLW5072JGK5

底盤型號：EQ1070SJ3BDF

作業高度：16米

作業主要技術參數：平臺離地高度≥14.3m；平臺最大作業幅度≥8m；平臺最大作業高度時作業幅度≥2m；平臺最大作業幅度時作業高度≥11m；平臺最大工作傾角80°；工作斗額定載荷200kg

支腿：方式：前V后H型，單獨可調；數量：4支；操控：?jiǎn)为?dú)可調也可聯動。前支腿橫向跨距： 3685mm；傾斜度：120°；后支腿橫向跨距： 3780mm

吊鉤：可選裝吊鉤最大起吊噸位1000kg；對應工作半徑4050mm

主操作：操作位置：工作箱、吊欄雙工作位操作。操控形式：ZYK總線控制系統，電液比例控制系統，實現無級調速

圍板及走臺板：不銹鋼圍欄及防滑走臺板

臂架結構形式：三節六邊（14米、16米）型工作臂，同步伸縮

回轉裝置：雙向3600連續回轉,吊籃360°回轉

發動機：根據環保公告確定

整車尺寸：7220×2040×2960

總質量：6840kg

整備質量：6710kg

軸距：3308mm

關鍵件參數明細：

電液比例閥（進口）：主要控制上車各動作供油量，用于調節速度、動作平穩

電器控制器（中國）：ZYK總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修

下車多路閥（中國）：操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩

手電一體（中國）：上車各動作選擇切換，各動作自動互鎖，安全可控性

雙向平衡閥（中國）：自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩

液壓接頭（中國）：各液壓管路相連接，無漏油、滴油、滲油現象

電動泵（中國）：整車動作的應急動力源，承載壓力高、效率高、壽命長

光電開關（中國）：上、下車互鎖，動作限位

產品概述：

1、  工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

小臂最大伸展角度達80°，以便調整到最佳作業位置。上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

2、  夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。

3、  電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。

4、  六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。

5、  支腿采用前V、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

6、  四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。

程力威牌直臂高空作業車作業高度有12米、14米、16米、18米、20米、22米、24米、26米、29米，使用全伸縮式工作臂，支腿跨距大，穩定性好，可同時或單獨操作，安全可靠，結構緊湊、操作方便，具有較快的升降速度，工作效率高。具有靈活性，在緊密的高樓中也可以靈活作業，是高空作業車的佼佼者，引領著行業新的潮流。
