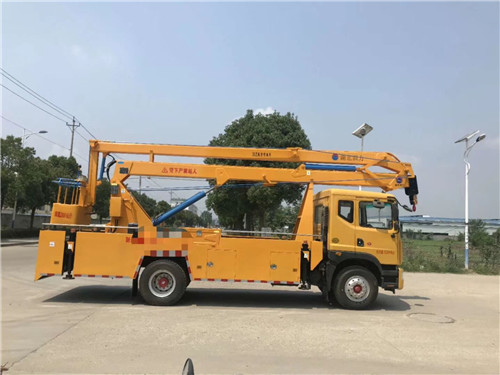

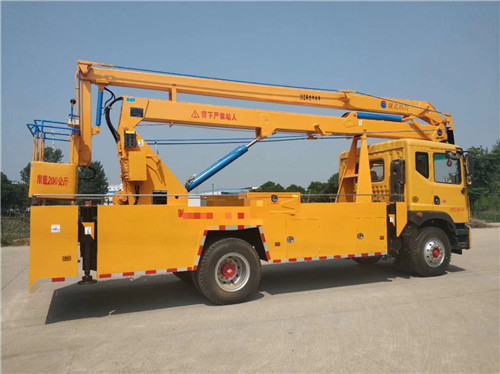

東風D9型22米高空作業車采用折疊式曲臂結構，作業臂為三節折疊式，工作斗和轉臺雙工作位，上下操作，電液控制，可360度回轉，四液壓支腿，工作斗內可控制發動機啟停，大臂帶卷揚吊鉤系統，吊鉤吊重≤900kg，載人工作斗承重200公斤，鋼制工具箱和花紋防滑走臺板，不銹鋼圍欄。

底盤液壓支腿平衡系統標配雙向液壓鎖、工作臂油缸標配雙向平衡閥，工作臂平衡結構為外置平衡拉桿。

整車基本參數：

底盤型號：EQ1165LJ9CDE

最大作業高度：22米(含一人高度1.7米)

作業主要技術參數：平臺離地高度≥20.3m；平臺最大作業幅度≥9.67m；平臺最大作業高度時作業幅度≥3.15m；平臺最大作業幅度時作業高度≥12.3m；工作斗額定載荷200kg

支腿：方式（H型支腿）；數量（4支）；操控（單獨可調也可聯動）；橫向跨距（2930mm）；縱向跨?。?200mm）

吊鉤：最大起吊重量≤1000kg，安全值800kg。最大起吊高度9.9m

主操作：操作位置（轉臺、吊欄雙工作位操作。）操控形式（手動液壓或電控操作。）

圍板及走臺板：鋼制工具箱及圍板、花紋防滑走臺板、不銹鋼欄桿

臂架結構形式：三節折疊臂

回轉裝置：雙向3600連續回轉

發動機：YCS04200-68 / 147kw (200馬力)

整車尺寸：10400×2490×3800,3900

總質量：11195kg

整備質量：11000,11065kg

軸距：4500mm

環保/免征：有/有

產品特點：

工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。

車輛后支腿帶有警示示廓燈，提高車輛作業時警示安全性。

上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。

工作斗內裝有夜間作業燈，讓夜間作業更安全。

支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。

支腿采用前、后H型結構，受力面更大、穩定性更高。

液壓系統均配有液壓鎖止系統，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。

程力高空作業車液壓油缸、液壓油管、液壓鎖、平衡閥、齒輪油泵、取力器、多路閥等主要部件均采用國內知名品牌，車輛液壓系統換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。
