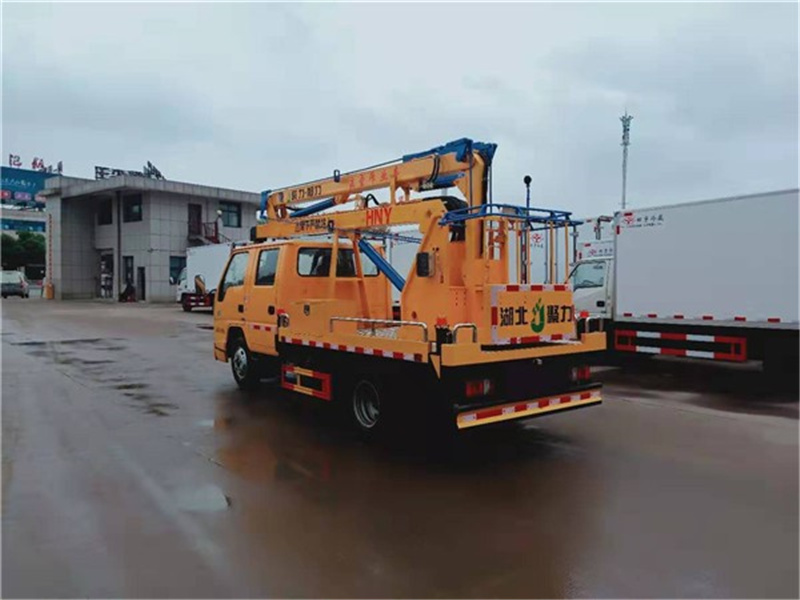

該車采用江鈴3360mm軸距底盤，型號：JX1041TSG26，帶空調、方向助力，由江鈴公司提供江鈴115馬力發動機。

使用環境條件：

1)海拔高度：    ≤**0米

2)環境溫度：    -5℃ ～ +40℃

3)相對濕度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同時作用持續三個正弦波

                 安全系數       1.67

5)**大日溫差：  15℃

6)日照強度(風速0.5m/s時)：0.1W/cm2

7)**大風速：       ≤ 10.7m/s1）

主要技術參數：

底盤型號：JX1041TSG26

車型號：HNY5040JGKJ6

長×寬×高：5998*2000*3000

后懸：1363

總質量（Kg）：4495

軸距：3360

發動機排放：國VI

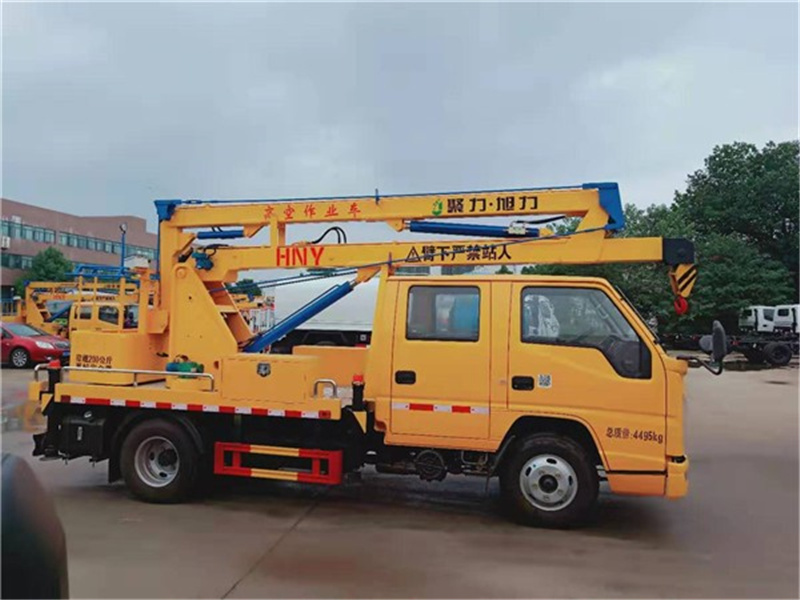

上裝基本配置：

臂架：

臂架形式：三節折臂

材料：型材Q345B/4mm

臂架截面：四邊形

起伏角度：0°-70°(相對水平面)

作業工況：

zui大作業高度：12m

zui大作業高度時作業幅度：2m

zui大作業幅度：5.8m

zui大作業幅度時作業高度：5.6m

回轉：雙向360°連續回轉

吊臂：

zui大起吊質量：**0Kg

zui大起吊高度：6.4m

zui大起吊幅度：5.2m

起升機構：IQKN1B6Y；單繩拉力800 Kg

鋼絲繩：（40m）Φ8

吊鉤：1T

支腿：

支腿型式：前后H型

支腿材料：型材Q345B/5mm

支腿跨距：縱向：3300，橫向：2700

液壓鎖：四個支腿都帶雙向液壓鎖

后支腿頻閃燈：黃色；兩只

車廂：

材料：優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱：800*350*400；帶不銹鋼門鎖

圍欄：Φ20不銹鋼管

踏步：駕駛室側帶上下踏步

側、后防護：優質碳鋼冷彎型材；強度高

輪罩：注塑模具成型，美觀，強度高

洗手水箱：塑料水箱

轉臺：

立臂：低合金鋼板拼焊組成

回轉支承：單排四點接觸球式帶外齒，QWD730.20

減速機：渦輪蝸桿式，CW-28

馬達：BMP-50

吊籃：

額定載荷：≤200Kg

尺寸：長X寬X高：1080X620X1150

調平形式：外置拉桿機械調平

保險帶：一副

調平裝置：機械調平，拉桿外置

液壓系統：

液壓油箱：65L；帶液位表

齒輪泵：定量泵，流量25ml/r

工作壓力：帶壓力表；16MPa

液壓閥組：集成電磁閥組

油缸：10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

操作系統：

支腿：手動操作，各支腿可單獨可調，上下車互鎖

操作方式：手動和電動結合

臂架動作：轉臺和吊籃電動雙位操作

發動機啟動、熄火：轉臺和吊籃雙位操作

發動機油門：手動拉線

油漆：知名品牌油漆；顏色光滑，線條美觀；

標識及標牌：清晰、醒目、不褪色

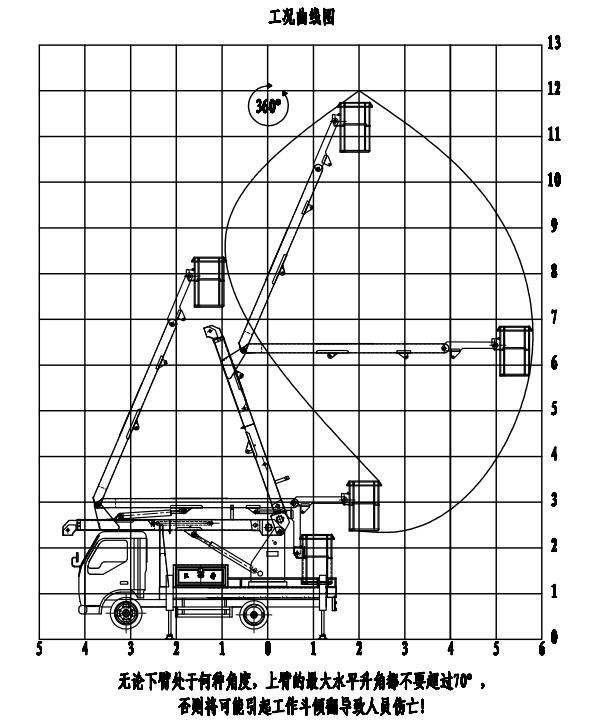

作業范圍圖：

主要液壓元件清單：

主要特點：

1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；

2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

3、回轉機構采用可調節式，方便調節；

4、轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；

5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

6、下車與上車互鎖，操作安全、可靠；

7、上車操作通過節流閥實現無極調速；

8、工作平臺采用機械式調平，更加穩定和可靠；

9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
