主要技術參數：
CLW5080JGKJDP型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | ★總長 | mm | 5998 | |
★總寬 | mm | 2200 | ||
總高 | mm | 2850 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | 4495 | ||
整備質量 | kg | 4365 | ||
主要性能參數 | ★主吊機 | kg | 5000 | |
工作平臺額定載荷 | kg | 200 | ||
最大作業高度★ | m | 20m | ||
★最大作業高度時作業幅度 | m | 4 | ||
★最大作業幅度 | m | 12 | ||
最大作業幅度時作業高度★ | m | 4.5 | ||
支腿跨距★ | 橫向 | mm | 5150 | |
縱向 | mm | 4500 | ||
行駛參數 | 前懸 | mm | - | |
后懸 | mm | - | ||
后伸 | mm | - | ||
★軸距 | mm | 3280 | ||
最高行駛速度 | Km/h | 112 | ||
接近角 | . | - | ||
離去角 | . | - | ||
配置說明：
底盤：重汽豪沃
發動機：濰柴140發動機，功率103KW，國六排放
駕駛室：單排座，可乘坐3人，駕駛室裝備空調，電動門窗、中控鎖
圍板及走臺板：不銹鋼圍欄及防滑走臺板
取力系統：機械操作
工作平臺：1500x700x1100
臂架形式：★六節型工作臂，5節同步伸縮
回轉裝置：360度連續回轉
支腿：★H型，單獨可調
操作：★工作平臺和地面遙控器電氣操作
控制系統：電液比例控制系統，實現無級調速
調平系統：液壓自動調平
基本功能及安全配置：
高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，最大作業高度20米，最大作業幅度20米。
上下車自動互鎖裝置：★用于上下車互鎖，防止誤操作發生危險
水平檢測功能：★軟腿保護，傾斜報警，時檢測整車是否水平
應急電動應急泵：當發動機及主泵發生故障時，可將工作人員送回到地面
緊急停止裝置：用于緊急停止操作
夜間安全警示裝置：在車輛上有工程頻閃燈，照明燈
整車水平狀態測試儀：可檢測整車橫向縱向兩個方向傾斜狀態
發動機點火熄火：在轉臺和平臺處可對發動機進行點火，熄火控制
主要性能特點：
l H型支腿，穩定性好，可同時或單獨操作，適應多種工況?！?/p>
l 主要配套液壓、電器件：負載敏感比例閥、平衡閥、控制器等均為國內知名廠家生產。★
l 底盤采用重汽豪沃國六底盤，配有空調，方向盤采用液壓助力。
l 配置整車水平儀，保證車輛水平，確保安全?！?/p>
l 電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況?！?/p>
l 工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮雙油缸外置，伸縮機構，更容易觀察故障點，方便維修?！?/p>
l 整車電器采用CAN總線控制系統，線路整齊、簡易。整車有二處操作：平臺操作，也可在地面操作，安全可靠，工作效率高。★
l 回轉機構采用可調節式，方便調節。
關鍵件明細表：
名稱 | 國家 | 簡介 |
電液比例閥 | 意大利 | 主要控制上車各動作供油量，用于調節速度、動作平穩 |
電器控制器 | 中國 | CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修
|
下車多路閥 | 中國 | 操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩 |
手電一體 | 中國 | 上車各動作選擇切換，各動作自動互鎖，安全可控性 |
雙向平衡閥 | 中國 | 自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩 |
液壓接頭 | 中國 | 各液壓管路相連接，無漏油、滴油、滲油現象 |
電動泵 | 中國 | 整車動作的應急動力源，承載壓力高、效率高、壽命長 |
行程開關 | 中國 | 上、下車互鎖，動作限位 |
l 吊籃電控操作示意圖：

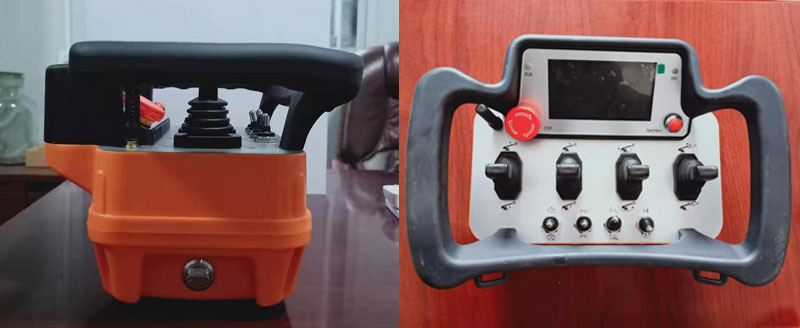

l 無線遙控操作
l 電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。

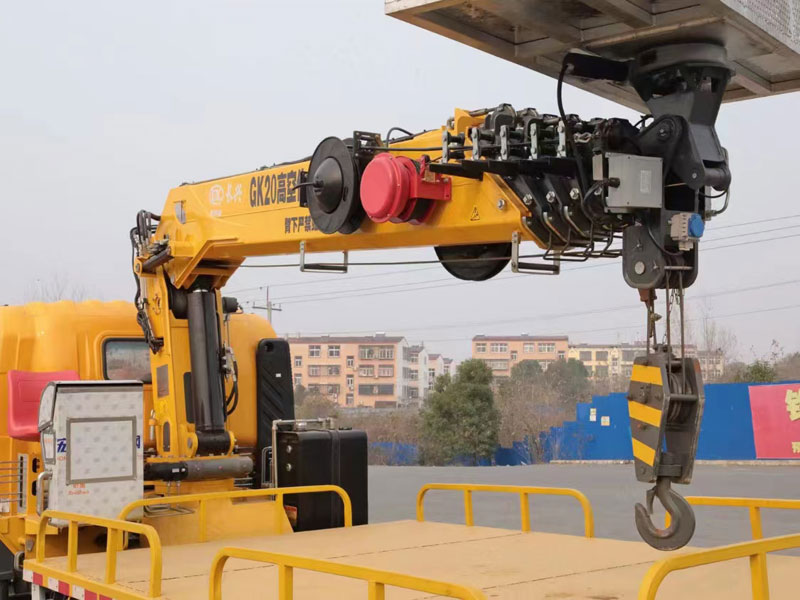

l 四邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸內（外）置，鋼絲繩（或鏈條）伸縮機構，更容易觀察故障點，方便維修。
l 整車電器采用CAN總線控制系統，線路整齊、簡易。整車有三處操作：平臺操作，也可在地面用有線或無線操作，更方便觀察作業空間，安全可靠，工作效率高。

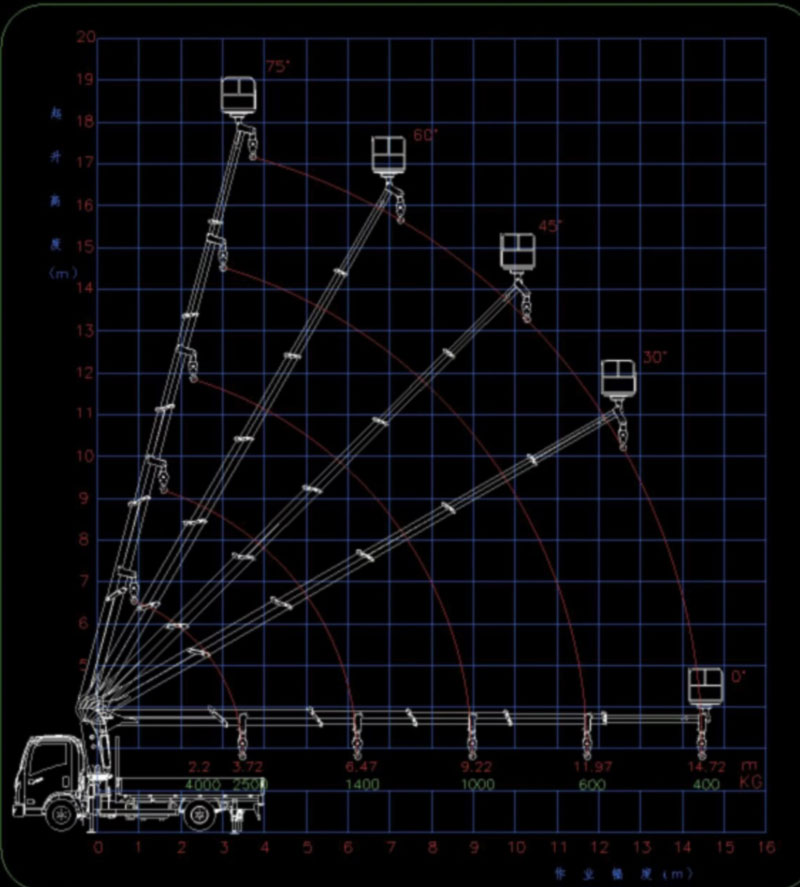

吊機力矩示意圖：

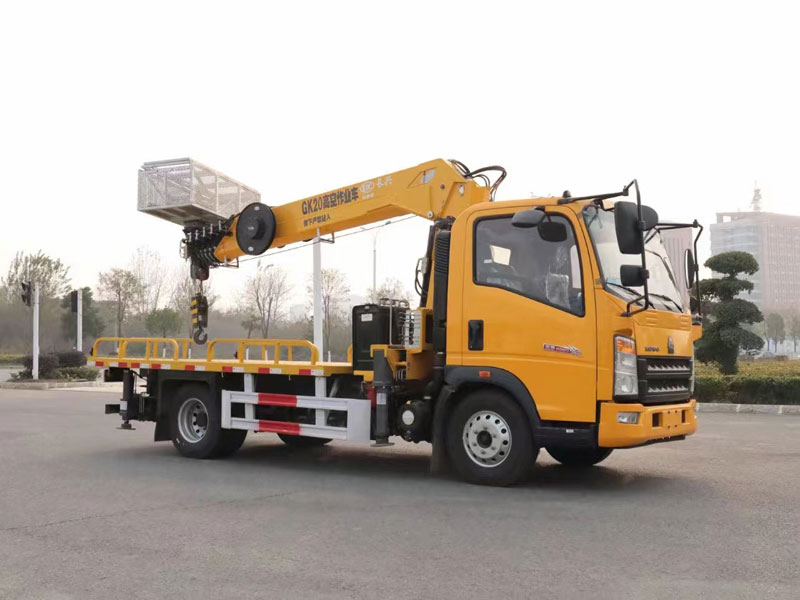

產品概述：
工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。
小臂最大伸展角度達65°，以便調整到最佳作業位置。（小臂伸展角度測量方式不同，部分廠家標注為90°）
上下平臺三套操作系統，在工作斗上和轉臺，車身上均可完成各種作業動作。
夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。
支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。
支腿采用型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂（注：如支腿采用前V、后H型的車型，在長時間使用后由于車頭倒掛容易造成車大梁變形或斷裂）。
四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。
隨車附件明細：
1、載貨汽車說明書一冊。
2、汽車底盤合格證一份。
3、高空作業車說明書一本。
4、載貨汽車保修。
5、載重汽車隨車工具。
