類別

項目

單位

數據

尺寸參數

★總長

mm

5998

★總寬

mm

2000

★總高

mm

2950

質量參數

乘坐人數（含駕駛員）

人

2

★總質量

kg

4495

主要性能參數

工作平臺額定載荷

kg

200

★最大作業高度

m

20.8

★最大作業高度時作業幅度

m

5.0

★最大作業幅度

m

10.5

★最大作業幅度時作業高度

m

20.8

支腿跨距★

橫向

mm

4000

縱向

mm

4000

行駛參數

★前懸

mm

1075

★后懸

mm

1563

★軸距

mm

3360

最高行駛速度

Km/h

100

接近角

°

20

離去角

°

14

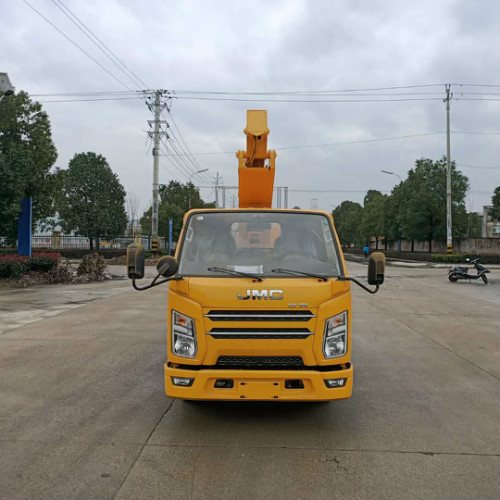

底盤

江鈴 JX1041TG26

發動機

柴油發動機，最大功率85KW，國六排放

駕駛室

單排座，可乘坐2人，駕駛室裝備空調

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

機械操作

工作平臺

（1200）12007001150

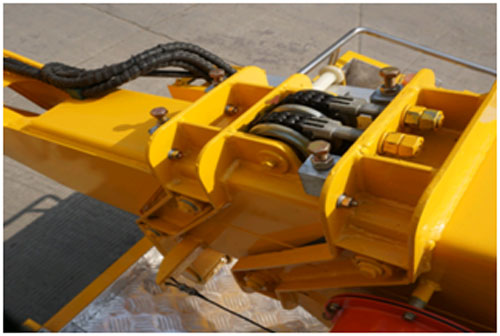

臂架形式

★四節五邊型工作臂，同步伸縮

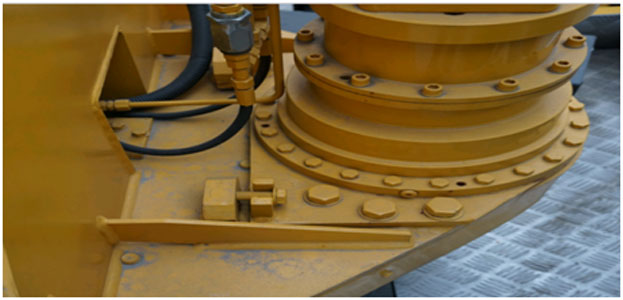

回轉裝置

360度連續回轉

支腿

★前V后H型，單獨可調

操作

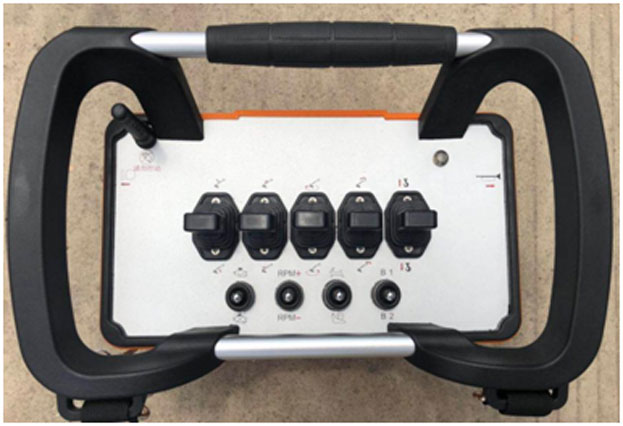

★工作平臺和地面遙控器電氣操作

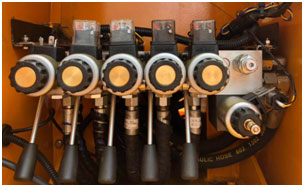

控制系統

電液比例控制系統，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

★用于上下車互鎖，防止誤操作發生危險

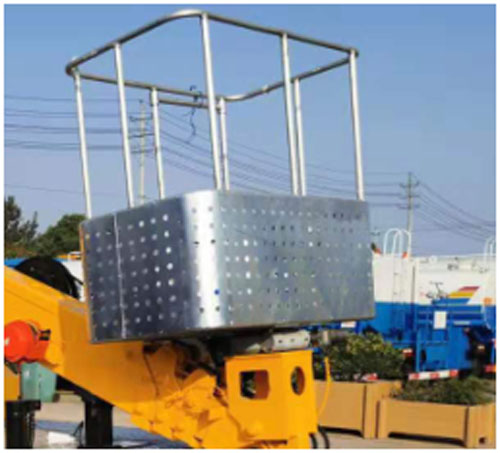

吊籃

高強度鋁合金360度旋轉

水平檢測功能

★實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

夜間安全警示裝置

在車輛上有工程頻閃燈，照明燈

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

發動機點火熄火

在轉臺和平臺處可對發動機進行點火，熄火控制

實時通訊

在平臺和下車設有無線對講
